Calcul des fondations superficielles : méthodes, EC7 et exemples

Qu’est-ce qu’une fondation superficielle et quand l’utiliser ?

Une fondation superficielle transmet les charges d’un ouvrage aux couches de sol proches de la surface. Selon l’Eurocode 7, elle est qualifiée de superficielle lorsque son encastrement équivalent De est inférieur à 1,5 fois sa largeur B (De/B < 1,5).

Commençons par poser le décor, parce que c’est souvent là que naissent les confusions. Quand tu poses un bâtiment sur le sol, il faut bien que son poids parte quelque part. La fondation, c’est exactement ce maillon : la pièce qui prend les charges de la structure et les redistribue au terrain. La fondation superficielle est la plus simple et la plus économique des solutions — c’est d’ailleurs le mode de fondation le plus utilisé au monde. On l’emploie chaque fois que le sol proche de la surface est suffisamment résistant pour porter l’ouvrage.

Tout le travail de calcul tient ensuite en deux questions : le sol va-t-il rompre sous la charge (capacité portante) ? Et va-t-il trop se déformer (tassements) ? Garde ces deux questions en tête, c’est le fil rouge de tout l’article. Si tu veux d’abord situer le sujet dans son contexte, découvre les différents types de fondations.

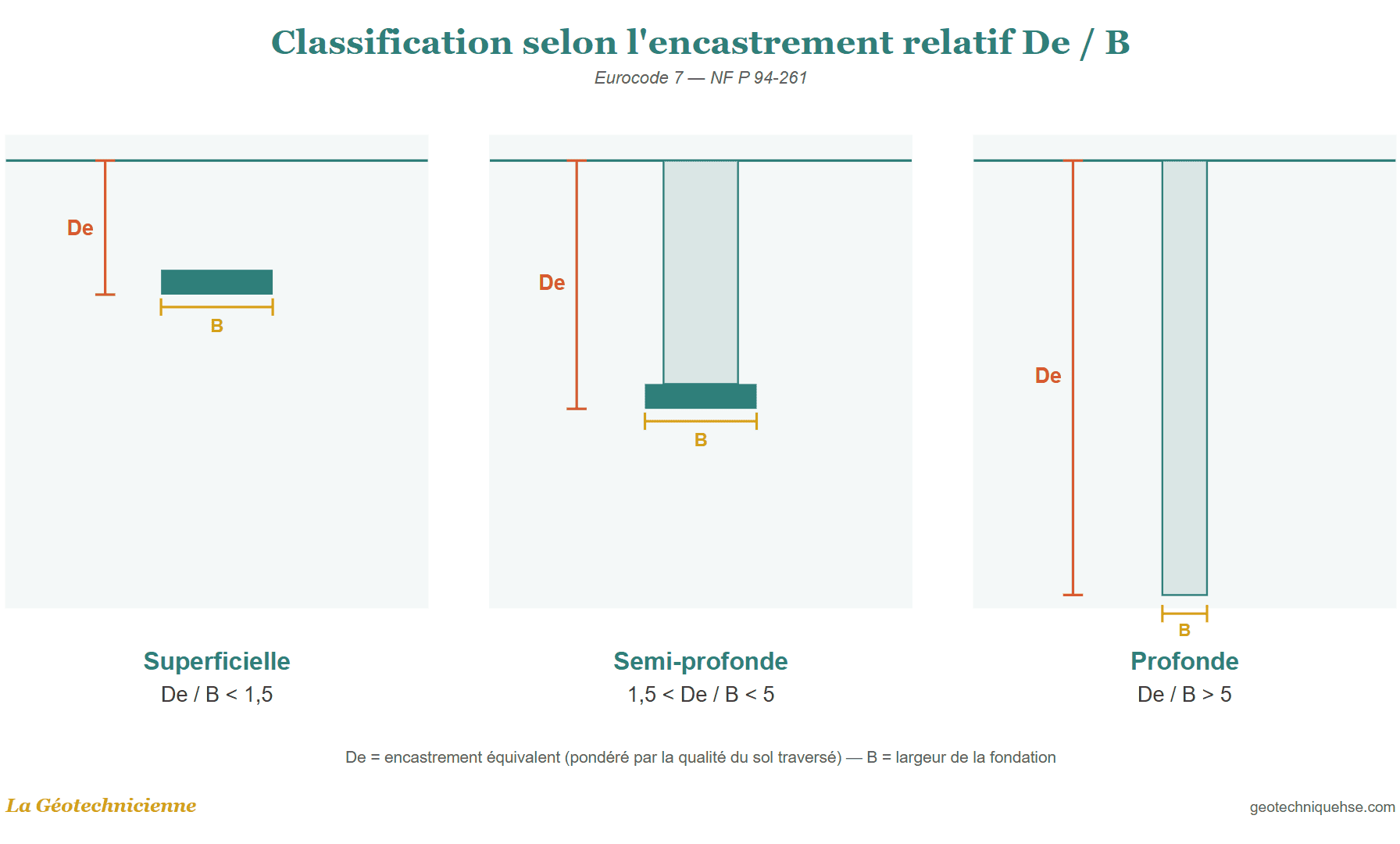

Comment distinguer fondation superficielle, semi-profonde et profonde ?

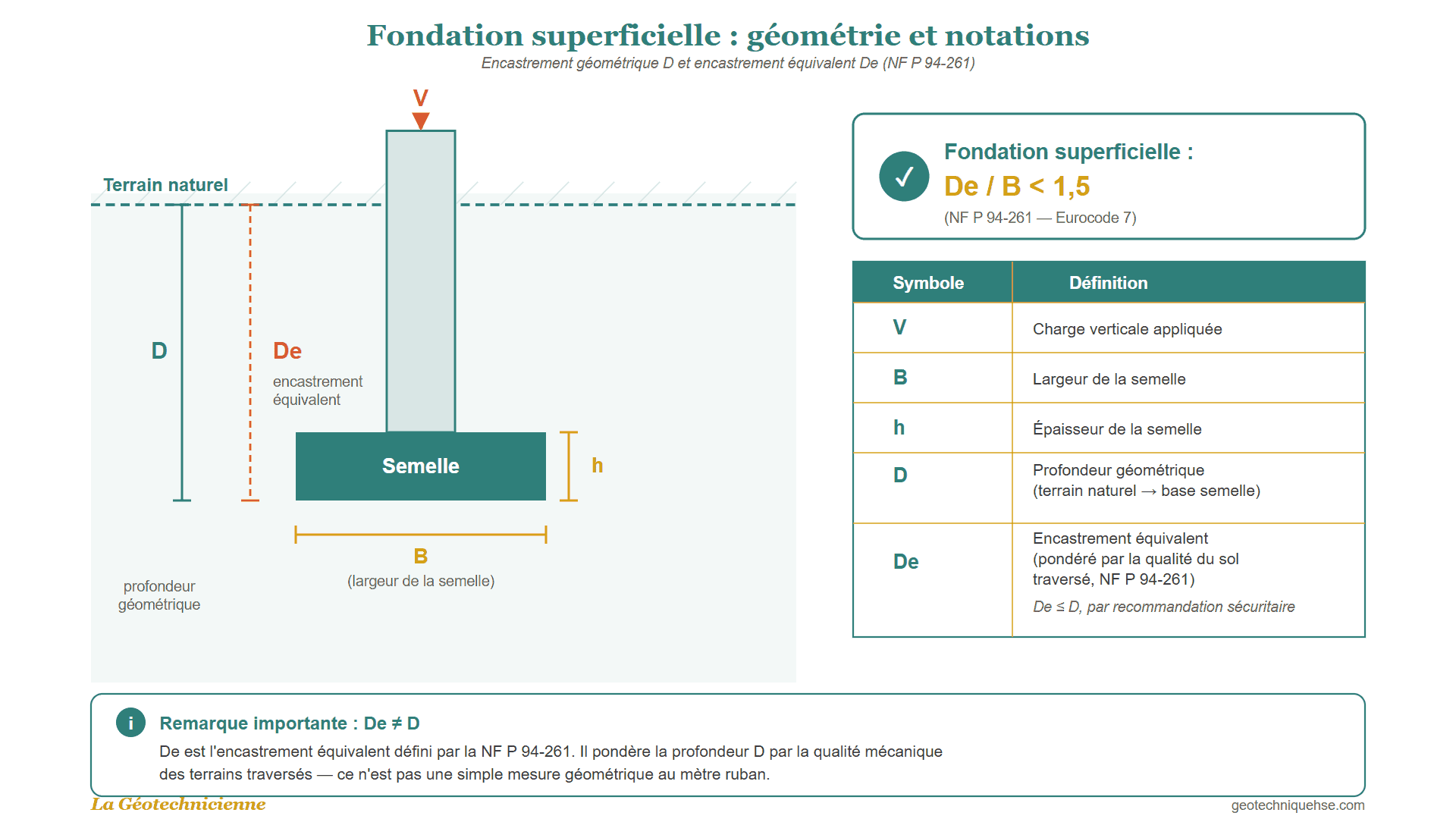

Le critère normatif repose sur l’encastrement équivalent De, qui intègre la qualité mécanique du sol traversé, rapporté à la largeur B de la fondation.

Retiens une idée essentielle ici : De n’est pas la profondeur géométrique D que tu mesures au mètre ruban. C’est un encastrement « pondéré » par la qualité des terrains traversés. Un mètre de bon sable ne « compte » pas comme un mètre d’argile molle. C’est subtil, mais c’est cette nuance qui distingue le géotechnicien du simple calculateur.

Quels sont les types de fondations superficielles (semelle isolée, filante, radier) ?

On distingue trois grandes familles, selon la géométrie et la répartition des charges. Tu les rencontreras dans presque tous tes chantiers.

Comment choisir le type de fondation adapté à son projet ?

En pratique, le choix ne se fait jamais sur un seul critère. Tu jongles entre la nature du sol, les charges à reprendre, la présence d’eau, le budget et les exigences normatives. Une règle de terrain utile : le radier s’impose dès que la surface cumulée des semelles isolées dépasserait environ 50 % de l’emprise du bâtiment, ou quand le sol est franchement compressible. En dessous, la semelle isolée ou filante suffit presque toujours.

Quels paramètres géotechniques faut-il pour calculer une fondation superficielle ?

Le calcul mobilise des paramètres de résistance (cohésion c, angle de frottement φ’), de déformabilité (module pressiométrique E_M, module œdométrique) et physiques (poids volumique γ). Ils proviennent d’une reconnaissance géotechnique de mission G2.

Pose-toi toujours la question avant d’ouvrir ton tableur : est-ce que je dispose vraiment des bons paramètres, et d’où viennent-ils ? Une fondation n’est jamais mieux dimensionnée que la qualité des données d’entrée. C’est une évidence, mais c’est l’erreur n°1 des débuts.

Quels paramètres de résistance et de déformabilité utiliser ?

Trois familles de paramètres interviennent : la résistance au cisaillement (angle de frottement φ’ et cohésion c), la déformabilité (module pressiométrique E_M, module de déformation E) et les caractéristiques physiques (poids volumique γ, teneur en eau, indice des vides). Concrètement, les premiers servent à vérifier que le sol ne rompt pas, les seconds à estimer combien il va tasser.

Pourquoi la reconnaissance géotechnique (mission G2) est-elle indispensable ?

Voici un chiffre qui devrait t’interpeller : la plupart des sinistres de fondations ne viennent pas d’erreurs de calcul, mais d’une mauvaise reconnaissance du sol. On peut faire un calcul parfait sur des données fausses — le résultat reste faux. Une mission G2 (NF P 94-500, révision novembre 2013) doit comprendre des sondages jusqu’à la profondeur d’influence, des essais in situ (pressiomètre, pénétromètre) et des essais de laboratoire. C’est elle qui te donne le droit de calculer.

Quelles méthodes existent pour calculer la capacité portante ?

Lorsque tu ouvres un rapport géotechnique, tu peux rencontrer plusieurs méthodes de calcul de la capacité portante, et ce n’est pas toujours la même selon le bureau d’études ou le pays. En France, la méthode pressiométrique est la référence réglementaire. À l’international, tu croiseras souvent la méthode de Terzaghi (c-φ), tandis que certains projets s’appuient sur les essais au pénétromètre (CPT). Voyons ce qui les distingue et dans quels cas chacune est utilisée.

La méthode pressiométrique (NF P 94-261) : méthode de référence française

C’est celle que tu utiliseras le plus souvent en France, alors autant bien la comprendre. Elle repose sur la pression limite nette équivalente p_le*, mesurée directement dans le sol lors d’un essai pressiométrique de Ménard. L’idée est élégante : plutôt que de passer par des paramètres de laboratoire, on mesure in situ la résistance réelle du terrain. La contrainte nette du terrain s’écrit alors :

Arrêtons-nous un instant sur le facteur k_p, parce que c’est ici que beaucoup de jeunes ingénieurs se trompent. On trouve sur Internet des formules simplifiées toutes faites pour le calculer. En réalité, la NF P 94-261 demande de déterminer k_p à partir de tableaux qui tiennent compte du type de sol, de la géométrie de la fondation et de son encastrement. Le facteur k_p ne se résume donc pas à une formule unique.

La méthode c-φ (Terzaghi) : quand l’utiliser ?

Si tu as fait de la mécanique des sols à l’école, c’est probablement par cette méthode qu’on t’a appris la capacité portante — c’est la plus ancienne et la plus enseignée au monde. Elle utilise les caractéristiques de cisaillement (c et φ’) issues d’essais de laboratoire (boîte de Casagrande, triaxial). En France, on l’emploie peu pour le dimensionnement réglementaire, mais elle reste précieuse pour valider un ordre de grandeur. Elle repose sur le principe de superposition de Terzaghi, qui additionne trois contributions : la surcharge, la cohésion et la pesanteur.

Cette différence sur Nγ paraît anecdotique, mais elle peut faire varier ta capacité portante du simple au double sur le terme de surface. C’est exactement le genre de détail qui sépare un calcul « qui passe » d’un calcul défendable face à un contrôleur.

Comment comparer les deux méthodes ?

Pour t’y retrouver d’un coup d’œil, voici ce qui les sépare vraiment.

En pratique, le réflexe du bon géotechnicien est de mener les deux méthodes en parallèle quand c’est possible : la pressiométrique pour le dimensionnement officiel, la c-φ pour vérifier que l’ordre de grandeur est cohérent. Si les deux s’écartent fortement, c’est le signal qu’il faut creuser.

Comment dimensionner une semelle filante selon l’Eurocode 7 (DA2*) ? Exemple complet

Pour dimensionner une semelle filante selon l’Eurocode 7 (Approche 2) et la NF P 94-261, on calcule p_le*, le facteur k_p, puis la résistance nette R_v;d. La vérification à l’état limite ultime s’écrit : V_d − R₀ ≤ R_v;d.

Maintenant, passons de la théorie à la pratique — c’est souvent là que tout s’éclaire. On va dérouler un cas concret du début à la fin : le rapport de sol, le calcul étape par étape, puis la décision finale. Suis bien l’enchaînement, chaque étape nourrit la suivante. Garde simplement en tête l’objectif : vérifier que la charge du bâtiment reste sous la résistance du sol.

Quelles sont les données d’entrée nécessaires au calcul ?

Tout commence par le contexte. Avant la moindre formule, un ingénieur pose le décor de son calcul : quel ouvrage, quel sol, quelle mission.

🏗️ Contexte du projet

Ouvrage : bâtiment courant R+2, semelle filante sous mur porteur.
Sol d’assise : sable et grave (catégorie « Sables et graves », annexe A NF P 94-261), hors nappe.
Mission : G2 PRO (NF P 94-500, révision novembre 2013).
Catégorie géotechnique : 2 (ouvrage et site courants).
Approche de Calcul : DA2/DA2* (Annexe Nationale NF EN 1997-1) — pondération des actions et des résistances, caractéristiques de sol non pondérées.

Paramètre	Symbole	Valeur	Source
Largeur de la semelle	B	0,80 m	Donnée projet
Encastrement géométrique	D	1,00 m	Donnée projet
Poids volumique du sol	γ	19 kN/m³	Estimation prudente (fractile 5 %)
Pressions limites nettes (zone hr)	pl*	1,2 / 1,5 / 1,8 MPa	Essais pressiométriques (illustratif)
Angle de frottement effectif	φ’	35°	Corrélation / essais (illustratif)
Action verticale ELU	Vd (ELU)	600 kN/ml	Descente de charges BET
Action verticale ELS	Vd (ELS)	430 kN/ml	Descente de charges BET

ℹ️ Bon à savoir

Pour une semelle filante, tous les calculs se mènent par mètre linéaire (L = 1 m). La surface de référence vaut A = B × 1 m = 0,80 m².

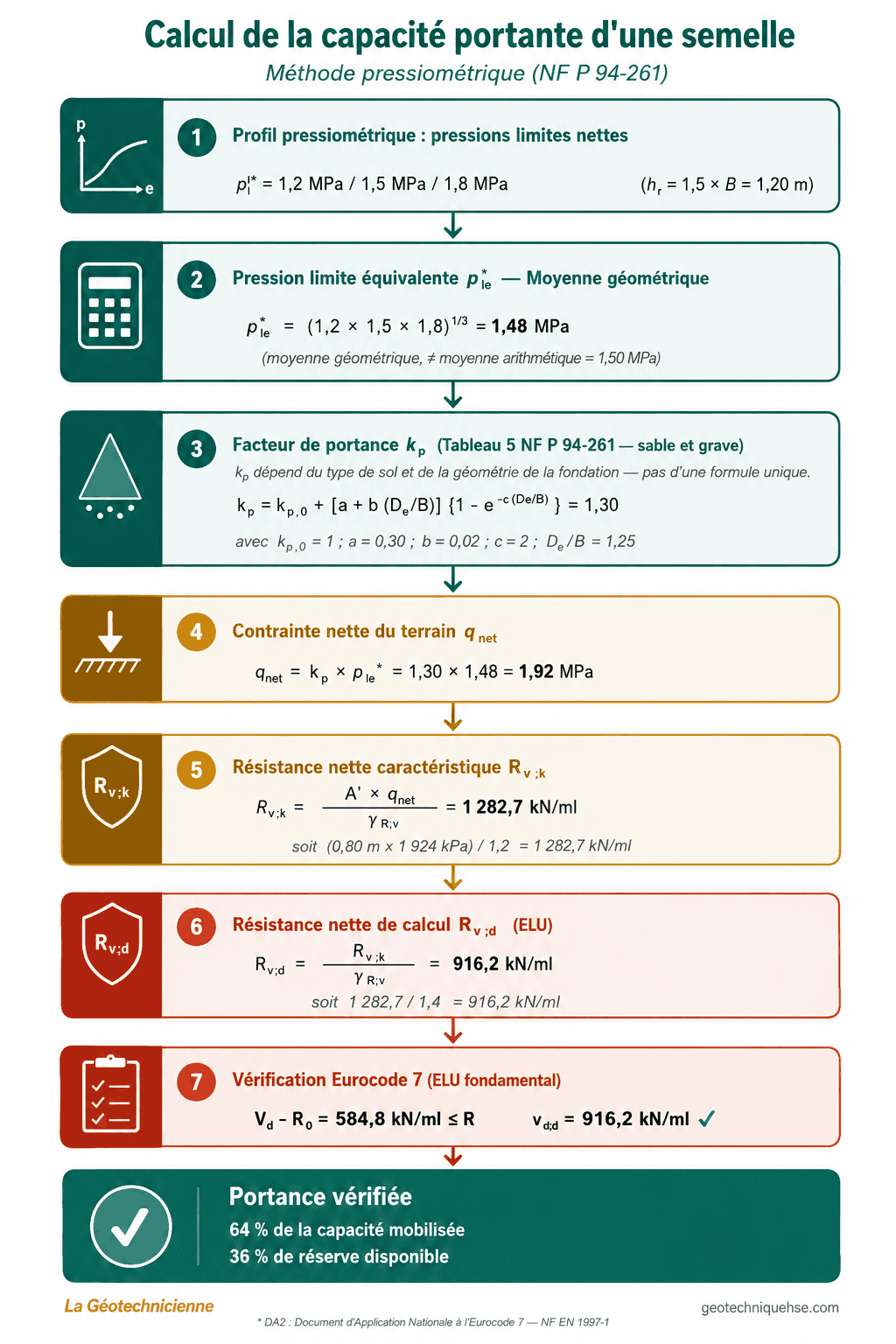

Comment calculer la pression limite nette équivalente p_le* ?

Imagine que ton rapport pressiométrique comporte plusieurs essais sous la fondation. Les valeurs de pression limite ne sont jamais identiques d’un mètre à l’autre. La question est donc simple et concrète : laquelle utiliser pour dimensionner ? La NF P 94-261 répond en imposant une pression limite nette équivalente, notée p_le*, calculée comme une moyenne géométrique des mesures sur la zone d’influence — et non une moyenne arithmétique.

Étape 1 — Zone d’influence
h_r = 1,5 × B = 1,5 × 0,80 = 1,20 m
Cas d’une charge verticale centrée : la zone s’étend de D = 1,00 m à D + hr = 2,20 m.

Étape 2 — Pression limite nette équivalente (moyenne géométrique)
ple* = (pl*₁ × pl*₂ × pl*₃)^1/3
ple* = (1,2 × 1,5 × 1,8)^1/3 = (3,24)^1/3 = 1,48 MPa

⚠️ Erreur fréquente

Beaucoup utilisent la moyenne arithmétique (ici 1,50 MPa). La norme impose la moyenne géométrique (1,48 MPa). L’écart explose dès que les pl* varient fortement sur la zone d’influence.

Comment déterminer le facteur de portance k_p ?

Maintenant qu’on a p_le*, il nous faut k_p pour le multiplier. C’est l’étape où l’on va chercher les bons coefficients dans le bon tableau de la norme.

Étape 3 — Encastrement équivalent De
Le calcul de De à partir du profil donne une valeur proche de l’encastrement géométrique ; conformément à la recommandation sécuritaire De ≤ D, on retient De = 1,00 m.
De / B = 1,00 / 0,80 = 1,25  (< 1,5 → bien superficielle)

Étape 4 — Facteur de portance kp (sable et grave, semelle filante)
Paramètres Tableau 5 NF P 94-261 : a = 0,3 | b = 0,02 | c = 2 | kp0 = 1
kp = 1 + [0,3 + 0,02 × 1,25] × [1 − e^{−2 × 1,25}]
kp = 1 + 0,325 × (1 − 0,0821) = 1 + 0,325 × 0,9179 = 1,30

Comment vérifier la capacité portante à l’ELU (V_d − R₀ ≤ R_v;d) ?

On a tous les ingrédients. Il ne reste qu’à les assembler pour obtenir la résistance du sol, puis à la comparer à la charge. C’est le cœur du dimensionnement — déroulons les étapes sans nous interrompre.

Étape 5 — Contrainte nette qnet
Charge verticale centrée, pas de talus → i_δ = 1 et i_β = 1
qnet = 1 × 1 × 1,30 × 1,48 = 1,92 MPa = 1 924 kPa

Étape 6 — Poids du volume de sol R0
q0 = γ × D = 19 × 1,00 = 19 kPa
R0 = A × q0 = 0,80 × 19 = 15,2 kN/ml

Étape 7 — Résistance nette caractéristique Rv;k
Rv;k = A’ × qnet / γ_R;v;d   (A’ = A = 0,80 m² car charge centrée)
γ_R;v;d = 1,2 (facteur de modèle, méthode pressiométrique)
Rv;k = 0,80 × 1 924 / 1,2 = 1 282,7 kN/ml

Étape 8 — Résistance nette de calcul Rv;d
Rv;d = Rv;k / γ_R;v   avec γ_R;v = 1,4 (ELU fondamental)
Rv;d = 1 282,7 / 1,4 = 916,2 kN/ml

Étape 9 — Vérification ELU
Vd − R0 ≤ Rv;d → 600 − 15,2 = 584,8 kN/ml ≤ 916,2 kN/ml ✅
Taux de mobilisation : 64 %

ℹ️ Bon à savoir — cette vérification couvre le poinçonnement

La vérification Vd − R0 ≤ Rv;d est la vérification au poinçonnement du sol : Rv;d est calculée à partir de la charge de rupture (passage du domaine élastique au domaine plastique du sol), avec une marge de sécurité intégrée par les coefficients γR;v et γR;v;d. Il n’y a pas de vérification de poinçonnement distincte en méthode pressiométrique — c’est la même inégalité.

Et avec la méthode c-φ ? Comparaison sur la même semelle

Nous avons dimensionné cette semelle par la méthode pressiométrique. Mais qu’aurait donné la méthode c-φ analytique de l’Eurocode 7 — celle qui part de la cohésion et de l’angle de frottement ? Reprenons le même sol (sable et grave dense, cohérent avec un p_l* de 1,48 MPa, soit φ’ ≈ 38°, c’ = 0) et la même semelle (B = 0,80 m, D = 1,00 m, γ = 19 kN/m³) pour comparer.

🏗️ Exemple c-φ — même semelle, autre méthode

1. Facteurs de capacité portante (φ’ = 38°, EC7 Annexe D) :
Nq = e^π·tan38°·tan²(45°+19°) = 48,9
Nc = (Nq − 1)/tan38° = 61,4
Nγ = 2·(Nq − 1)·tan38° = 74,9

2. Résistance ultime (superposition de Terzaghi, semelle filante → facteurs de forme = 1) :
qult = c’·Nc + γ·D·Nq + 0,5·γ·B·Nγ
qult = 0 + (19 × 1,00 × 48,9) + (0,5 × 19 × 0,80 × 74,9)
qult = 929,7 + 569,2 = 1 499,0 kPa  (soit qult;net = 1 480,0 kPa)

3. Résistance nette de calcul (γR = 1,40, EC7 DA2*) :
Rv;d = (qult;net / γR) × A = (1 480,0 / 1,40) × 0,80 = 845,7 kN/ml

4. Vérification : Vd − R0 = 584,8 kN/ml ≤ 845,7 kN/ml ✅
La semelle est vérifiée, avec une mobilisation de 69 %.

Sur ce même sol, la méthode pressiométrique donnait 916,2 kN/ml (mobilisation 64 %) ; la méthode c-φ donne 845,7 kN/ml (mobilisation 69 %) — un écart de 8 % sur la résistance de calcul. C’est exactement l’ordre de grandeur attendu entre les deux méthodes : la méthode c-φ reste un peu plus conservatrice, ce qui est cohérent avec le facteur de modèle plus pénalisant que l’Eurocode 7 lui applique.

ℹ️ Pourquoi un petit écart est normal — et un grand écart est un signal d’alerte

Un écart de 10 à 30 % entre méthode pressiométrique et méthode c-φ, sur un même sol bien caractérisé, est courant et ne doit pas inquiéter : les deux méthodes ne mesurent pas exactement la même chose. La pressiométrique capture la résistance réelle in situ du sol, avec toute son histoire géologique ; la méthode c-φ la reconstruit à partir de deux paramètres de laboratoire et d’un modèle théorique. En revanche, si l’écart dépasse largement cet ordre de grandeur, c’est le signal qu’il faut creuser : paramètres mal corrélés, sol hétérogène, ou erreur de saisie dans l’une des deux méthodes.

⚙️ SemellExpert applique cette méthode c-φ — avec tous les facteurs

Tout ce qu’on vient de dérouler à la main — facteurs Nq, Nc, Nγ, facteurs de forme et d’inclinaison, vérification EC7 DA2* — SemellExpert le calcule en quelques secondes, y compris pour les cas plus complexes (charge excentrée, semelle rectangulaire, nappe). Tu saisis ton sol et tes charges, l’outil te donne directement la vérification, avec le rapport prêt à insérer dans ta note de calcul.

Obtenir SemellExpert (méthode c-φ EC7 automatisée) →

Comment vérifier l’excentrement du chargement (risque de renversement) ?

Jusqu’ici, notre charge était bien centrée. Mais en réalité, dès qu’un vent souffle sur un mur ou qu’une charge est dissymétrique, un moment apparaît — et la résultante des efforts se décale du centre de la semelle. C’est l’excentrement, et s’il devient trop grand, la fondation risque de se renverser. Voyons comment la norme l’encadre.

Définition de l’excentrement (Eurocode 7 — NF P 94-261)
e_B = M_d,y / V_d   et   e_L = M_d,x / V_d
Avec : e_B = excentrement dans le plan transversal (largeur B) | e_L = excentrement dans le plan longitudinal (largeur L) | M_d = moment de calcul | V_d = composante verticale de la charge.

Plus l’excentrement est limité, plus la marge de sécurité au renversement est grande. C’est pourquoi la norme impose des critères différents selon l’état limite — plus sévères à l’ELS qu’à l’ELU.

État limite	Critère (semelle filante, largeur B)	Excentrement maximal toléré
ELU fondamentaux, accidentels et sismiques	1 − 2·eB/B ≥ 1/15	eB/B ≤ 0,47
ELS quasi-permanents et fréquents	1 − 2·eB/B ≥ 2/3	eB/B ≤ 0,17
ELS caractéristiques	1 − 2·eB/B ≥ 1/2	eB/B ≤ 0,25

⚠️ Au-delà de 30 % d’excentrement à l’ELU

Si l’excentrement dépasse 30 % de la largeur B aux ELU, des précautions spéciales sont nécessaires : raideur du sol support à vérifier en détail, calcul précis des valeurs de charge, et définition exacte de la position du bord de la fondation. À défaut, une tolérance de 10 cm sur les dimensions de la semelle doit être appliquée (NF P 94-261).

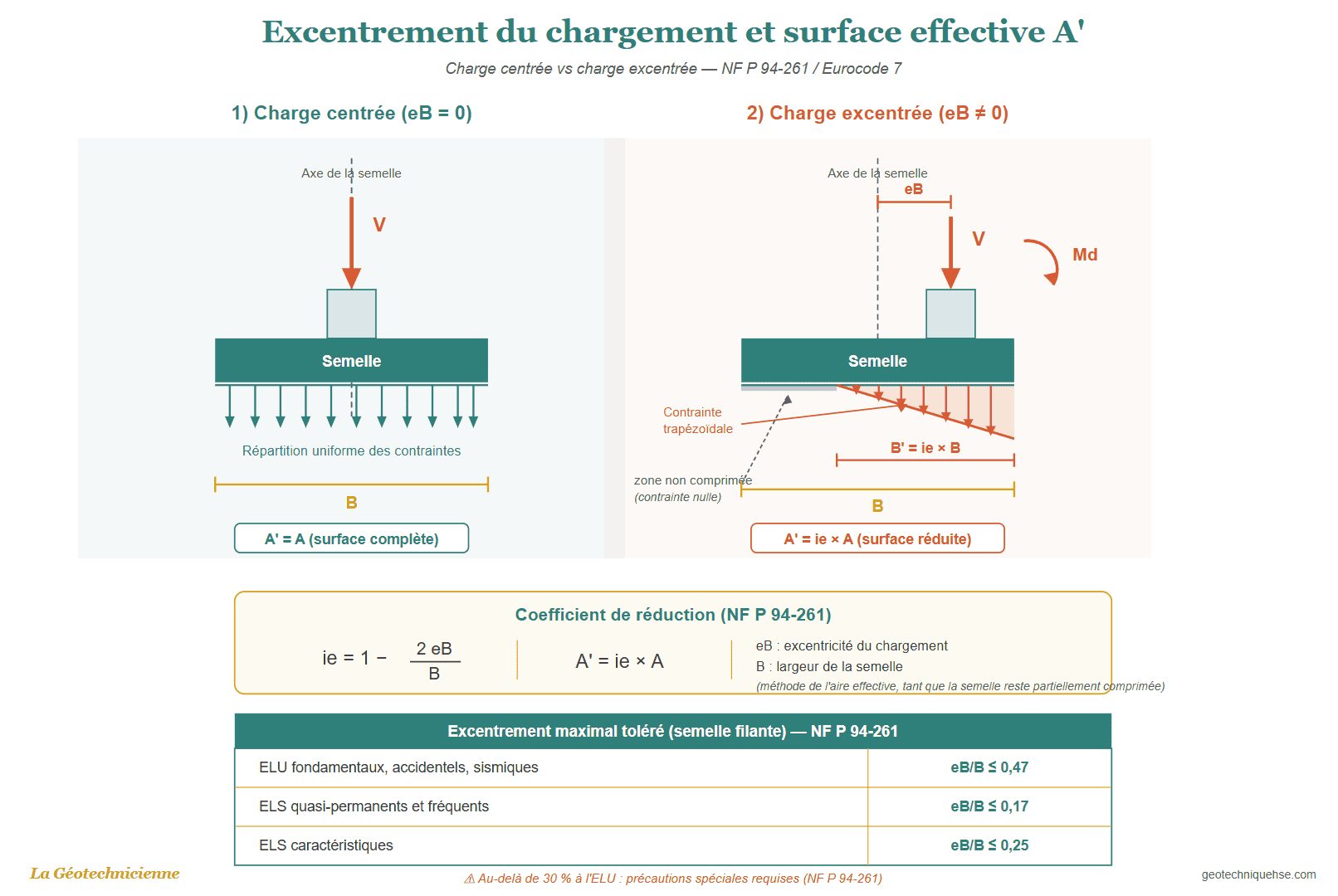

Il y a une conséquence directe et souvent oubliée. Quand la charge est excentrée, une partie de la base de la fondation se décomprime, voire se soulève. Le sol ne « travaille » plus sur toute la largeur. La norme demande donc de ne plus utiliser la surface géométrique, mais une surface effective réduite.

Surface effective réduite (semelle filante)
A’ = i_e × A   avec   i_e = 1 − 2·e_B/B
C’est cette surface effective A’ — et non la surface géométrique A — qui doit être utilisée dans le calcul de qnet et de Rv;k pour toute fondation excentrée (NF P 94-261 §4.2).

🏗️ Application à notre exemple

Dans notre cas (B = 0,80 m, charge verticale centrée, pas de moment significatif), e_B = 0. Le coefficient i_e = 1, donc A’ = A = 0,80 m² — c’est exactement la valeur utilisée dans les étapes précédentes. Si un moment Md apparaissait (par exemple sous l’effet du vent sur un mur élevé), il faudrait recalculer e_B, vérifier les critères du tableau ci-dessus, puis reprendre tout le calcul de portance avec la surface A’ réduite.

Comment vérifier la portance à l’ELS et limiter les tassements ?

La portance ELU nous dit que le sol ne rompra pas. Mais un sol qui ne rompt pas peut quand même trop tasser et fissurer le bâtiment. C’est tout l’objet des vérifications de service (ELS) : on limite la charge pour rester dans le domaine élastique du sol, là où les tassements restent calculables et maîtrisés.

Vérification portance ELS
Rv;d (ELS) = A’ × qnet / (γ_R;v;d × γ_R;v,ELS)  avec γ_R;v,ELS = 2,3
Rv;d (ELS) = 0,80 × 1 924 / (1,2 × 2,3) = 557,7 kN/ml
Vérification : 430 − 15,2 = 414,8 ≤ 557,7 kN/ml ✅ (mobilisation 74 %)

📋 Tassements — méthode de Ménard (NF P 94-261 Annexe H)
Le tassement d’une semelle rigide se calcule par la méthode pressiométrique de Ménard, qui décompose le tassement en composantes sphérique et déviatorique, fonction du module pressiométrique EM et du coefficient rhéologique α. La vérification se mène aux ELS quasi-permanents, avec les EM issus du rapport de sol.

⚠️ Seuils de tassement — NF P 94-261 Annexe L

• Rotation relative (ELS, plupart des structures) : 1/500
• Tassement absolu (structures à fondations isolées) : 50 mm
• Tassement différentiel (structures à fondations isolées) : 20 mm

Comment vérifier la fondation au glissement ?

Dernier mécanisme à surveiller : le glissement horizontal. Si un effort latéral pousse la fondation (vent, poussée des terres), va-t-elle déraper sur le sol ? Prenons un effort horizontal H_d = 80 kN/ml à l’ELU pour l’illustrer.

Résistance au glissement (conditions drainées, NF P 94-261)
Rh;d = [Vd · tan(δ_a;k) + A’·c’_k] / (γ_R;h × γ_R;d;h)
Fondation coulée en place : δ_a;k = φ’ = 35° → tan 35° = 0,700 ; c’_k = 0 (négligée)
γ_R;h = 1,1 (ELU fond.) | γ_R;d;h = 1,1
Rh;d = (600 × 0,700) / (1,1 × 1,1) = 420,1 / 1,21 = 347,2 kN/ml
Vérification : Hd = 80 ≤ 347,2 kN/ml ✅ (mobilisation 23 %)

Que montre l’analyse de sensibilité ?

Un calcul qui « passe » de justesse n’est pas un bon calcul. Un bon ingénieur teste toujours la robustesse de son résultat : que se passe-t-il si le sol est un peu moins bon que prévu ? Réduisons les p_l* de 10 %, ce qui correspond à une dispersion réaliste des essais.

Scénario	ple*	Rv;d (ELU)	Mobilisation	Verdict
Cas de base	1,48 MPa	916,2 kN/ml	64 %	✅ Vérifié
pl* réduites de 10 %	1,33 MPa	823,3 kN/ml	71 %	✅ Vérifié

Même avec des paramètres dégradés, la fondation reste vérifiée : c’est ce qui te permet de signer ton calcul en confiance.

🏗️ Décision d’ingénieur — synthèse

• Portance ELU : 584,8 ≤ 916,2 kN/ml (64 %)
• Portance ELS : 414,8 ≤ 557,7 kN/ml (74 %)
• Glissement ELU : 80 ≤ 347,2 kN/ml (23 %)
• Robustesse confirmée (pl* −10 % : vérifié)
• Tassements à finaliser aux ELS quasi-permanents (méthode Ménard, avec EM réel)

La situation persistante (long terme, drainée) est ici dimensionnante. Les résultats de portance découlent directement des formules normatives ; le tassement reste à recaler sur le module pressiométrique EM du rapport de sol.

⚠️ FS ≥ 3 n’est pas l’exigence Eurocode 7

On lit souvent « capacité portante / 3 ». Ce facteur global de sécurité est une référence pratique historique, pas la vérification réglementaire. L’EC7 vérifie Vd − R0 ≤ Rv;d avec les coefficients partiels γ_R;v (1,4 ELU, 2,3 ELS) et γ_R;v;d (1,2 en pressiométrique). C’est cette inégalité qui fait foi.

Quelles vérifications complémentaires faut-il réaliser ?

On a couvert la portance, l’excentrement, les tassements et le glissement — les vérifications du quotidien. Mais l’Eurocode 7 en impose d’autres, qu’il ne faut pas oublier même si elles ne demandent pas toujours de gros calculs : la stabilité générale du site, le soulèvement hydraulique et la résistance structurale de la semelle.

Et c’est là qu’intervient le jugement de l’ingénieur. Toutes ces vérifications doivent être abordées pour chaque fondation, mais toutes ne nécessitent pas des calculs élaborés. Sur un terrain plat de bonne qualité chargé verticalement, la stabilité générale se règle d’une phrase dans la note de calcul. Sur un terrain en pente, elle devient au contraire critique. Savoir hiérarchiser, c’est justement ce qui fait la différence entre dérouler une checklist et faire de la géotechnique.

Vérification	État limite	Quand est-elle critique ?
Stabilité générale	ELU (souvent Approche 3)	Terrain en pente, sol médiocre
Soulèvement hydraulique (UPL)	ELU	Nappe haute, ouvrage enterré
Résistance structurale (STR)	ELU / ELS	Toujours (béton armé, Eurocode 2)
Excentrement du chargement	ELU / ELS	Présence de moments (vent, poussée)

Pour bien distinguer les états limites mobilisés à chaque vérification, voyez notre article dédié aux états limites ELU et ELS en géotechnique.

Quels logiciels utiliser pour le calcul des fondations superficielles ?

Soyons honnêtes : sur un vrai projet, personne ne fait tous ces calculs à la main. On utilise un logiciel — et le choix dépend beaucoup de ton contexte. Les plus utilisés sont FOXTA (Terrasol), GEO5 Foundation (Fine Software) et les calculateurs Excel dédiés EC7. En France, FOXTA est la référence professionnelle pour la méthode pressiométrique NF P 94-261.

Que tu sois dans un bureau d’études établi, dans une PME, en formation ou que tu cherches simplement à vérifier rapidement un ordre de grandeur, il existe une solution adaptée. Voici les références.

Logiciel	Éditeur	Méthode	Usage
FOXTA v4	Terrasol	Pressiométrique NF P 94-261 + EC7	Bureau d’études professionnel
GEO5 Foundation	Fine Software	EC7, c-φ, multi-méthodes	Ingénierie, BET, formation
SemellExpert	La Géotechnicienne	EC7 DA2*, pressiométrique, c-φ	Ingénieurs juniors, vérification rapide

💡 SemellExpert — le calculateur Excel EC7 DA2*

Tu veux appliquer directement les vérifications EC7 (portance ELU/ELS, tassement, glissement) sans risque d’erreur de calcul ? SemellExpert intègre la méthode pressiométrique NF P 94-261 et la méthode c-φ, avec toutes les vérifications normatives. Conçu par une ingénieure géotechnicienne, validé sur des projets réels.

Découvrir SemellExpert →

Quelles normes encadrent le calcul des fondations superficielles en France ?

Pour finir, situons tout ce qu’on vient de voir dans son cadre réglementaire — c’est ce qui te permettra de citer la bonne référence dans tes notes de calcul. En France, le calcul s’appuie sur la NF P 94-261 (application nationale de l’Eurocode 7 pour les fondations superficielles), la NF EN 1997-1 (EC7) avec son Annexe Nationale, et la NF EN 1998-5 (EC8) en zone sismique.

Si tu as connu les anciens textes, sache que ces normes ont remplacé le DTU 13.12 (fondations de bâtiments) et le Fascicule 62 titre V (ouvrages de génie civil). Le passage aux Eurocodes n’a pas bouleversé la géotechnique, mais il a imposé une démarche rigoureuse par états limites — exactement celle qu’on vient de dérouler.

📋 Hiérarchie normative — Fondations superficielles (France)

• NF P 94-261 (juin 2013) — norme d’application nationale de l’EC7, référence pour la méthode pressiométrique
• NF EN 1997-1 (2005) + NF EN 1997-1/NA (2006) — Eurocode 7 et son Annexe Nationale (Approche de Calcul 2 pour les fondations)
• NF EN 1998-5 (2005) — Eurocode 8 partie 5, fondations sous séisme

Pour comprendre la philosophie d’ensemble du calcul réglementaire, voyez notre guide Eurocode 7 : principes et calcul géotechnique et la démarche de dimensionnement géotechnique.

FAQ — Calcul des fondations superficielles

Quelle est la différence entre fondation superficielle et fondation profonde ?

Une fondation est superficielle lorsque son encastrement équivalent De est inférieur à 1,5 fois sa largeur B (De/B < 1,5, NF P 94-261). Entre 1,5 et 5, elle est semi-profonde ; au-delà de 5, profonde (pieux, micropieux). Le critère porte sur l'encastrement relatif, qui pondère la profondeur par la qualité du sol.

Qu’est-ce que la méthode pressiométrique NF P 94-261 ?

C’est la méthode réglementaire de référence en France. Elle utilise la pression limite nette équivalente ple* (moyenne géométrique des pl* sur la zone d’influence) pour calculer la contrainte nette qnet = kp × ple*, le facteur kp étant tiré des tableaux de la norme selon la catégorie de sol et la forme de la fondation.

Quelle est la formule de Terzaghi pour la capacité portante ?

Pour une semelle filante : qu = 0,5·γ·B·Nγ + q0·(Nq−1) + c’·Nc. Les facteurs dépendent de φ’ : Nq = e^(π·tanφ’)·tan²(45°+φ’/2), Nc = (Nq−1)/tanφ’. Attention à Nγ : la NF P 94-261 retient (Nq−1)·tanφ’, l’Eurocode 7 Annexe D retient 2·(Nq−1)·tanφ’.

Qu’est-ce que l’Approche de Calcul DA2* de l’Eurocode 7 ?

En France, les fondations superficielles se vérifient selon l’Approche 2 (notée DA2/DA2*). On pondère les actions (γF) et les résistances (γR), sans pondérer les caractéristiques du sol. La vérification formelle est Ed ≤ Rd. Le FS ≥ 3 reste une référence pratique, pas l’exigence normative directe.

Comment choisir entre semelle isolée, filante et radier ?

Semelle isolée : sous poteaux, sol résistant homogène. Semelle filante : sous murs porteurs ou sol hétérogène, pour limiter les tassements différentiels. Radier : sols compressibles, charges importantes, ou lorsque la surface des semelles isolées dépasserait environ 50 % de l’emprise du bâtiment.

Quels logiciels calculent les fondations superficielles selon l’EC7 ?

FOXTA v4 (Terrasol, référence française NF P 94-261), GEO5 Foundation (Fine Software, EC7 multi-méthodes) et SemellExpert (calculateur Excel EC7 DA2* + pressiométrique conçu par La Géotechnicienne). Pour la formation ou une vérification rapide, un tableur EC7 bien structuré suffit souvent.

Pourquoi utiliser la moyenne géométrique pour ple* ?

La NF P 94-261 impose la moyenne géométrique des pressions limites nettes sur la zone d’influence hr, car elle pénalise davantage les couches faibles qu’une moyenne arithmétique. C’est une approche sécuritaire : une couche molle au sein de la zone d’influence tire la valeur équivalente vers le bas.

Quelle reconnaissance géotechnique avant de calculer une fondation ?

Une mission G2 (AVP ou PRO) selon la NF P 94-500 (révision novembre 2013) : sondages pressiométriques ou pénétrométriques jusqu’à la profondeur d’influence (D + 1,5B environ), essais de laboratoire sur les couches d’assise, et détermination du niveau de nappe. Sans elle, aucun dimensionnement fiable n’est possible.

Conclusion

Si tu ne devais retenir qu’une chose de cet article, ce serait celle-ci : le calcul des fondations superficielles n’est pas qu’une affaire de formules. C’est une démarche qui relie la reconnaissance du sol, le choix de la méthode et la vérification réglementaire selon l’Eurocode 7. Les formules ne sont que des outils au service de ce raisonnement.

• La méthode pressiométrique NF P 94-261 est la référence française (qnet = kp × ple*)
• ple* est une moyenne géométrique, kp se lit dans les tableaux de la norme
• La vérification EC7 est Vd − R0 ≤ Rv;d, avec γR;v = 1,4 (ELU) et γR;v;d = 1,2
• FS ≥ 3 est une référence pratique, pas l’exigence normative

📘 États limites ELU et ELS : l’étape suivante

Tu maîtrises maintenant le calcul des fondations superficielles. L’étape suivante est de comprendre comment l’Eurocode 7 distingue les états limites ultimes — ceux qui mènent à la rupture — des états limites de service. C’est le fondement de toute vérification réglementaire.

Découvrir les états limites ELU et ELS →

📚 Pour aller plus loin

Retrouvez nos articles complémentaires pour approfondir le dimensionnement géotechnique :

• Eurocode 7 : principes et philosophie du calcul géotechnique
• Les coefficients de sécurité partiels de l’Eurocode 7
• Essai pressiométrique de Ménard : protocole et interprétation
• Dimensionnement des pieux au pressiomètre (NF P 94-262)
• Les différents types de fondations : guide complet
